被土壤熱解吸的有機氯農藥成分，會在受熱后發生脫附解吸現象，以蒸汽形式揮發到空氣中，再將該蒸汽導入高溫等離子體火焰中，利用高溫等離子體火焰所特有的催化裂解作用，使有機氯農藥分子鍵發生斷裂，并裂解為小分子物質，可經凈化處理后排放。同時，經過熱脫附 - 等離子裂解凈化處理后的土壤，可重復應用于農業生產中。

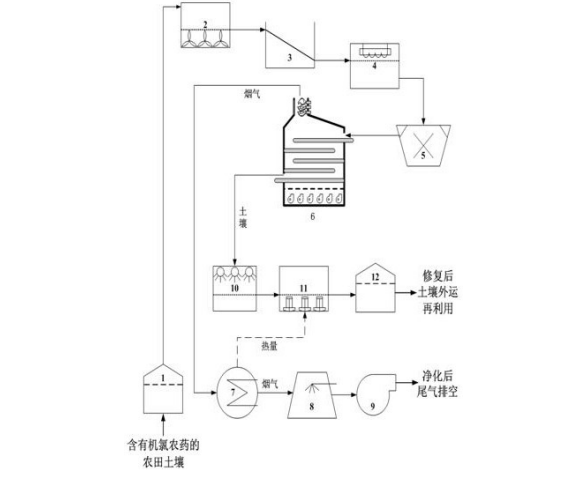

待修復的含有機氯農藥成分的農田土壤集中儲存于原土料斗中，在此進行集中收集并完成初步穩定過程，原土料斗中的待修復土壤通過螺旋提升輸送機輸送至鼓風分選機，在此去除土壤中的塑料、紙張等低密度、大體積雜物，鼓風分選機的出口通過傳送帶連接振動篩分機，在此去除土壤中較高密度、大粒徑的雜質，振動篩分機的出口通過傳送帶連接磁力篩分機，在此去除土壤中的金屬雜質，磁力篩分機的出口通過傳送帶連接研磨粉碎機，在此將土壤研磨至粒徑小于10mm，研磨粉碎機的出口通過傳送帶連接熱脫附-等離子裂解反應器，熱脫附-等離子裂解反應器的出料口通過傳送帶連接調節式噴淋塔，在此進行進一步淋洗凈化，去除可溶性雜質，調節式噴淋塔的出口通過傳送帶連接余熱烘干機，在此將經淋洗土壤中所含的水分烘干去除，余熱烘干機的出口通過傳送帶連接修復土壤儲倉，經修復后的土壤外運再利用，同時，熱脫附-等離子裂解反應器的廢氣出口通過廢氣管線連接余熱交換器，在此收集廢氣中的剩余熱量，使廢氣溫度降低，余熱交換器的出口通過廢氣管線連接水洗凈化塔，廢氣在此經過水洗凈化并進一步降溫，水洗凈化塔的出口通過廢氣管線連接引風機，將經過凈化處理的尾氣排空，同時余熱交換器所收集到的剩余熱量通過熱力管線輸送至余熱烘干機加以利用。



熱脫附-等離子裂解反應器材質采用Q345R合金鋼，反應器外層包覆有玻璃纖維保溫隔熱層，其左上部設有土壤進料口，右下部設有土壤出料口，反應器內部主體部

分左右交錯安裝有5條傳送帶，底部并排安裝有6部電熱鼓風機，電熱鼓風機上方設有防護網，反應器頂部排煙管道處安裝有3支等離子炬，可產生高溫等離子火焰，等離子炬的相對位置上安裝有陶瓷防火擋板。



經過研磨粉碎處理后的細顆粒土壤，通過熱脫附-等離子裂解反應器左上部的進料口進入到反應器內部，在5條傳送帶的驅動下，以“S形”路徑做逐步向下運動，同時，反應器底部的6部電熱鼓風機開啟，在反應器內部產生一股由下向上的熱空氣流，使土壤受熱發生脫附解吸反應，釋放出其中的有機氯農藥成分，并以蒸汽的形態逐漸上升至反應器頂部排煙管道處，此時位于排煙管道處的3支等離子炬開啟，產生高溫等離子火焰，利用高溫等離子火焰所特有的催化裂解作用，使有機氯農藥分子鍵發生斷裂，并裂解為小分子物質，從而有效去除有機氯農藥成分，經過等離子火焰處理后的廢氣由反應器頂部的排煙管道排出，進入下一廢氣處理工序；同時經過熱脫附解吸處理后的土壤，通過反應器右下部的土壤出料口離開反應器，進入下一土壤處理工序。



調節式噴淋塔的作用是將經過熱脫附-等離子裂解反應器處理后的土壤進行淋洗，進一步除去其中的可溶性雜質。

熱脫附-等離子裂解反應器，其內部容積為175m3，其傳送帶輸送速度為0 .3m/s。

熱脫附-等離子裂解反應器，其等離子炬的工作電壓為380V，4

工作壽命為2000h，每支等離子炬均可單獨控制開啟或關閉，其等離子火焰的溫度為8500~9000℃。
