物理修復或化學修復有著更廣泛的適用性，特別適用于高濃度、多組分有機污染場地。在眾多的物理修復或化學修復技術中，熱解吸是公認處理有機物污染土壤的成熟可靠技術。為了克服現有技術中的土壤熱解吸設備運行能耗大、土壤污染熱解吸成本高的不足，德森環境提供了一種能降低能耗、極大降低土壤熱解吸成本的節能型土壤污染熱解吸裝置。

節能型土壤污染熱解吸裝置，包括支架、設在支架上的水平的加熱筒，所述加熱筒的左端上側設有進料通道，加熱筒的右端下側設有出料通道，所述加熱筒的外側設有太陽能集熱管，所述支架的一側設有太陽能反光板，所述的加熱筒內設有主軸，所述的主軸的表面設有螺旋帶，所述的支架上設有驅動主軸轉動的電機，所述加熱筒的左端上側設有進氣管，所述加熱筒的右端上側設有排氣管，所述的排氣管上設有排風機。

污染的土壤在熱解吸前經過自然干燥預處理，使得土壤中的含水量降低到符合脫附要求，預處理后的土壤從進料通道進入加熱筒內，在主軸、螺旋帶的作用下，土壤從加熱筒的左端移動到右端，支架上的太陽能反光板聚集太陽光照射到太陽能集熱管上，從而對加熱筒進行加熱，加熱筒的熱量傳遞給內部土壤，從而使得土壤中苯、甲苯、二甲苯、乙苯等有害物質從土壤中揮發出來形成氣態，排風機排風，從而把加熱筒內的毒害氣體排掉，最后從出料通道處排出的土壤中的毒害物質顯著減少，熱解吸處理后的土壤可以用于園林、種菜等，本結構采用太陽能能對土壤進行加熱，節約能源，降低土壤熱解吸成本；當外界沒有太陽的時候，也可以直接從進氣管處通入高溫空氣對土壤進行加熱，通用性強。

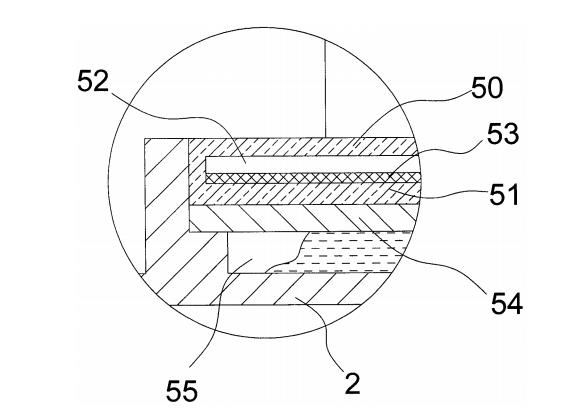

太陽能集熱管包括外玻璃管、內玻璃管，所述的外玻璃管與內玻璃管的兩端密封連接，外玻璃管與內玻璃管之間形成一個封閉的環形真空腔，所述內玻璃管的外壁上設有吸熱涂層，所述內玻璃管的內側設有支撐筒。

土壤熱解吸時，需要把土壤加熱到150℃以上才能使毒害物質從土壤中揮發出來，而從進料通道加入的土壤為常溫土壤，土壤從常溫上升到150℃需要較長的時間，而且常溫土壤直接進入加熱筒內會快速降低加熱筒內的溫度，因此加熱筒內的土壤熱解吸效率低，本結構中，設置預加熱筒，先把常溫土壤預加熱，減小土壤溫度與脫附溫度的溫差，提高土壤熱解吸效率；而且預加熱是利用從主軸左端排出的毒害氣體的殘余熱量，最后從尾氣管處排出的尾氣溫度接近常溫，尾氣后續處理也更加安全、方便。

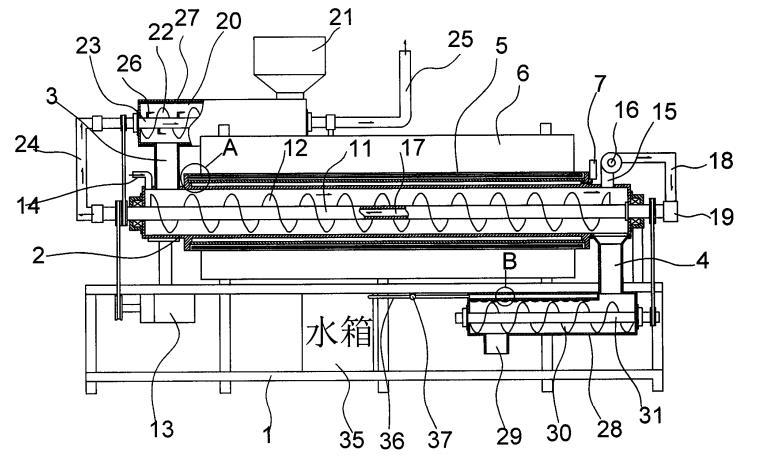

圖中：支架1、加熱筒2、進料通道3、出料通道4、太陽能集熱管5、太陽能反光板6、安全罐7、活塞8、壓簧9、排氣孔10、主軸11、螺旋帶12、電機13、進氣管14、排氣管15、排風機16、氣道17、連接管18、旋轉接頭19、預加熱筒20、進料斗21、進料絞龍22、進料絞龍軸23、回流管24、尾氣管25、刀片26、吸熱保溫套27、后處理筒28、排料通道29、出料絞龍30、出料絞龍軸31、隔板32、儲液腔33、排液孔34、水箱35、水管36、水泵37、鋼絲網38、螺釘39、外玻璃管50、內玻璃管51、環形真空腔52、吸熱涂層53、支撐筒54、環形加熱腔55。
